Как правильно установить электромагнитный расходомер?
Электромагнитные расходомеры необходимы для измерения проводящих жидкостей в таких отраслях, как водоподготовка, химическая, пищевая и металлургия. Но неправильная установка может привести к неточным показаниям, нестабильным сигналам или даже повреждению датчика. Итак, как правильно установить электромагнитный расходомер, такой как HFM100? Это руководство проведет вас через ключевые шаги и лучшие практики.
Почему стоит выбрать электромагнитный расходомер HFM100?
HFM100 работает на основе закона электромагнитной индукции Фарадея, что делает его идеальным для измерения проводящих жидкостей (≥20 мкСм/см), таких как кислоты, щелочи, суспензии и целлюлоза. Ключевые особенности включают в себя:
Широкий диапазон диаметров – от DN6 до DN3000.
Несколько материалов футеровки — CR, PTFE, FPM, PU, F46, PFA для совместимости с различными средами.
Несколько вариантов электродов — 316L, Hastelloy B/C, титан, тантал, платина.
Высокая точность – класс 0,5% или 1,0%.
Гибкие выходы – 4‑20 мА, импульсный, RS485, HART
Доступны взрывозащищенные версии – Ex db ia q [ia Ga] IIC T6 Gb
Широкий температурный диапазон – датчик: от -25°C до 180°C
Пошаговое руководство по установке
1. Проверки перед установкой
Проверьте модель — убедитесь, что номинальный диаметр, материал футеровки и материал электрода соответствуют вашему применению.
Проверьте среду – убедитесь, что проводимость жидкости > 20 мкСм/см. Счетчик не может измерять масла, газы или непроводящие жидкости.
Осмотрите датчик – проверьте на наличие повреждений футеровку, электроды или поверхности фланцев.
2. Выберите правильное место
Требование к полной трубе – расходомер должен быть установлен на участке, где труба всегда полностью заполнена жидкостью. Избегайте высоких точек трубопровода, где могут скапливаться пузырьки воздуха.
Прямые участки труб – обеспечьте достаточную длину прямых труб: не менее 5× DN на входе и 3× DN на выходе от датчика.
Вибрация – избегайте мест с чрезмерной вибрацией. В условиях вибрации используйте установку раздельного типа.
Магнитные помехи – держитесь подальше от сильных магнитных полей (например, больших двигателей, трансформаторов).
3. Монтажная ориентация

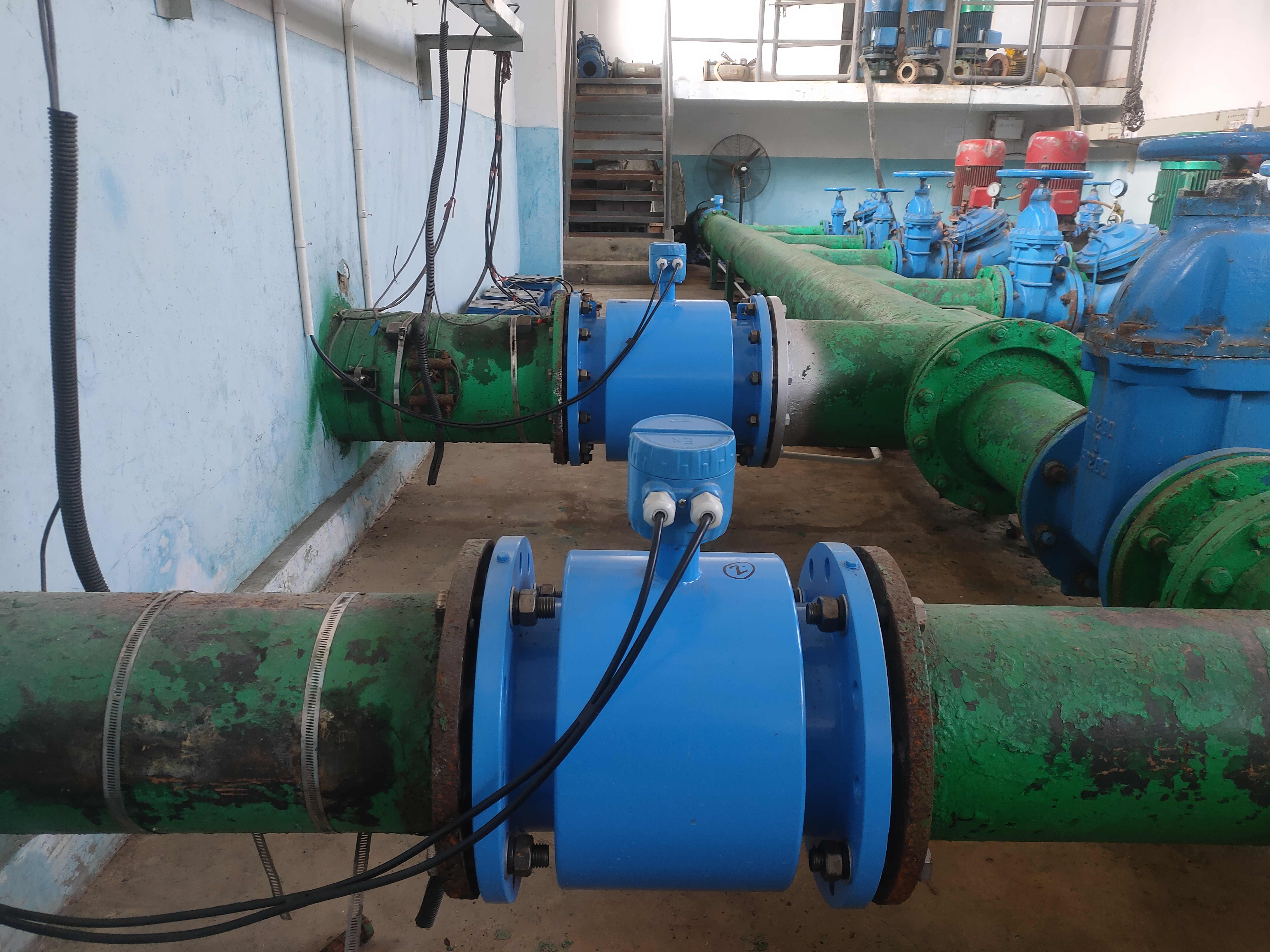

Горизонтальная установка – установите датчик в горизонтальную трубу электродами по бокам (в положениях «3 часа» и «9 часов»). Это предотвращает скопление пузырьков на электродах.
Вертикальная установка – вертикальная установка приемлема для восходящего потока, при этом труба остается заполненной.
Никогда не устанавливайте электроды вверху или внизу – это может привести к задержке пузырьков воздуха или осадкам, что приведет к ошибкам измерений.
4. Заземление
Правильное заземление важно для электромагнитных расходомеров, чтобы предотвратить электрические помехи.
Заземлите датчик – подключите заземляющие кольца (или заземляющие электроды) к соответствующему заземлению.
Заземлите преобразователь – убедитесь, что корпус преобразователя заземлен отдельно.
Для пластиковых или футерованных труб – установите заземляющие кольца на обоих концах датчика.
5. Электрические соединения
Сигнальный кабель – для соединения датчика с преобразователем используйте специальные экранированные кабели. Кабель должен быть как можно короче (рекомендуется <100 м для встроенного типа).
Электропитание – подключите 24 В постоянного тока или 220 В переменного тока в зависимости от модели. Перед подключением проверьте описание клеммной колодки.
Выходные соединения – при необходимости подключите выходы 4‑20 мА, импульсные или RS485 к системе управления.
Кабельные вводы: убедитесь, что кабельные вводы надежно загерметизированы, чтобы обеспечить класс защиты IP65/IP67.
6. Ввод в эксплуатацию системы
Проверьте проводку – убедитесь, что все соединения надежны и правильны.
Включение питания – включите питание и проверьте ЖК-дисплей на предмет нормального запуска.
Обнаружение пустой трубы – убедитесь, что сигнализация пустой трубы работает правильно.
Настройка нуля – при заполненной трубе и остановленном потоке выполните калибровку нуля через меню конвертера.
Настройка диапазона – установите диапазон расхода в соответствии с требованиями вашего процесса.
Проверьте показания – сравните показания расхода с эталонным измерением, если это возможно.
Распространенные ошибки, чтобы избежать
Ошибка | Последствие | Решение |
|---|---|---|
Установка в верхней точке трубопровода | Пузырьки воздуха задерживаются, что приводит к нестабильным показаниям. | Устанавливайте в нижней точке или в вертикально направленной вверх трубе. |
Электроды сверху или снизу | Пузырьки или осадок мешают измерению. | Ориентация электродов по бокам (3 и 9 часов) |
Недостаточные прямые участки труб | Искажение профиля потока, влияющее на точность | Обеспечьте ≥5D вверх по потоку и ≥3D вниз по потоку |
Плохое заземление | Помехи сигнала и нестабильные показания | Правильно подсоедините заземляющие кольца и заземлите их. |
Измерение непроводящих жидкостей | Нет выходного сигнала | Убедитесь, что проводимость жидкости > 20 мкСм/см. |
Чрезмерная затяжка фланцевых болтов | Повреждение или утечка вкладыша | Равномерно затяните рекомендованный момент затяжки. |
Заключительные мысли
Установка электромагнитного расходомера, такого как HFM100, требует пристального внимания к положению трубы, ориентации электродов, заземлению и требованиям к прямой трубе. Соблюдение этих рекомендаций обеспечивает точное и надежное измерение расхода и долговременную стабильность. Если вам нужна помощь в выборе подходящего материала футеровки, типа электрода или метода установки для вашего конкретного применения, свяжитесь с нами для получения бесплатной технической поддержки.
