Методы тестирования манометров для обеспечения качества

Введение

Можете ли вы доверять каждому показанию манометра в вашей промышленной системе? Даже небольшие ошибки измерений могут повлиять на производительность и безопасность оборудования. Испытание манометра подтверждает точность, надежность и структурную целостность. В этом руководстве рассматриваются ключевые методы тестирования, процедуры калибровки и стандарты качества. Вы также узнаете, как оценивать производителей перед заказом.

Что подтверждает проверка манометра?

При испытаниях манометра проверяются несколько важных рабочих характеристик. Он проверяет точность измерений и последовательность показаний. Он также оценивает устойчивость к давлению и механическое состояние. Цифровые инструменты требуют дополнительных электронных функциональных проверок. Эти проверки помогают производителям выявить дефекты перед отправкой. Они также помогают покупателям оценить качество продукции.

Точность измерения и постоянство показаний

Точность измерений является одним из важнейших показателей качества. Манометр должен показывать значения, близкие к фактическому давлению. При тестировании его показания сравниваются с эталонным прибором. Разница между этими значениями указывает на отклонение измерений. Повторяемость проверяет, дает ли манометр согласованные показания в повторяющихся условиях. Обе характеристики влияют на надежность промышленных измерений.

Например, при повторных испытаниях манометр может отображать немного разные показания. Эта разница может быть результатом механического трения или нестабильности датчика. Тестирование помогает выявить эти проблемы еще до родов. Классы точности также служат основой для оценки продукции. Однако покупатели должны проверить указанные справочные условия. Более высокое разрешение дисплея не означает автоматически лучшую точность.

Устойчивость к давлению и структурная целостность

Испытание на устойчивость к давлению оценивает способность прибора выдерживать определенные условия давления. Основное внимание уделяется чувствительному элементу и границе давления. Эти компоненты должны выдерживать предполагаемые условия эксплуатации. Инспекторы также проверяют соединения, уплотнения и конструкции корпуса. Видимая деформация или утечка могут указывать на потенциальные дефекты.

Номинальное давление и допустимая перегрузка — это разные характеристики. Номинальное давление описывает предполагаемый диапазон измерения. Пределы избыточного давления описывают указанное воздействие, выходящее за пределы нормальных условий. Тестирование должно проводиться в соответствии с утвержденными производителем процедурами. Чрезмерное давление может привести к необратимому повреждению чувствительных компонентов. Это также может создать угрозу безопасности во время проверки.

Механическое движение и производительность дисплея

Механические манометры требуют плавного движения указателя. Инспекторы наблюдают за указателем во время повышения давления. Также проверяют его возврат после сброса давления. Указатель должен двигаться без заеданий и неравномерных скачков. Возврат в нулевую точку — еще один важный элемент проверки.

Циферблат и указатель должны оставаться легко читаемыми. Инспекторы проверяют центровку и разметку шкалы. Они также ищут незакрепленные компоненты и поврежденные окна. Механическое трение может повлиять на последовательность измерений. Эти проверки помогают выявить дефекты сборки перед отправкой.

Проверка цифровых датчиков и электронных функций

Цифровые манометры требуют электронной проверки. Их датчики должны правильно реагировать на приложенное давление. При тестировании отображаемые показания сравниваются с эталонными значениями. Инспекторы также проверяют дисплей и блок питания. Другие функции могут включать в себя переключение единиц измерения и регулировку нуля.

Некоторые модели оснащены сигнализацией или электрическими выходами. Эти функции требуют отдельной проверки. При необходимости также следует проверить стабильность сигнала. Приборы с батарейным питанием требуют проверки электропитания и батареи. Точные тестовые задания зависят от технических характеристик продукта.

Каковы основные методы проверки манометров?

Проверка манометра сочетает в себе несколько процедур. Каждый метод проверяет разные характеристики качества. Калибровка подтверждает точность измерений. Тестирование повторяемости проверяет согласованность показаний. При проверке утечек оцениваются границы давления. Циклическое изменение давления исследует производительность при повторяющихся изменениях. В совокупности эти процедуры обеспечивают более полную оценку качества.

Калибровочное испытание манометра

Процедура калибровки манометра позволяет сравнить прибор с эталонным стандартом. Эталонное оборудование должно иметь соответствующую точность. Техники подключают оба прибора к источнику контролируемого давления. Затем они оказывают давление в выбранных точках. Показания контрольного манометра сравниваются с эталонными значениями.

Тестирование должно охватывать соответствующие части диапазона измерений. Техники могут увеличивать давление контролируемыми шагами. Они записывают каждое эталонное значение и отображаемое показание. Некоторые процедуры также включают снижение давления. Это помогает выявить различия между направлениями загрузки.

Результаты калибровки показывают отклонения измерений. Они также могут указать, необходима ли регулировка. После регулировки манометр должен пройти повторную поверку. Запись о калибровке должна идентифицировать прибор и условия испытаний. В нем также должно быть указано эталонное оборудование и результаты.

Проверка точности и ошибок манометра

Проверка точности манометра позволяет оценить погрешность измерения. Он сравнивает отображаемое давление с эталонным давлением.

Ошибка измерения = Индикационное давление − Эталонное давление

Например, эталонный прибор показывает 5,00 бар. Контрольный манометр показывает давление 5,08 бар. Следовательно, погрешность его измерения составляет +0,08 бар.

Для расчета процента полной шкалы используется другой расчет:

Процент ошибки = (абсолютная ошибка ÷ полная шкала) × 100%

Этот метод выражает погрешность относительно полной шкалы прибора. Покупатели должны отличать это от процента прочтения. Производители могут указывать точность, используя разные эталонные базы. Всегда проверяйте техническое описание продукта и применимые стандарты тестирования.

Проверка нескольких точек давления дает более четкий результат. Это помогает выявить ошибки во всем диапазоне измерений. Одноточечная проверка не может обеспечить полную производительность. Предел приемки должен соответствовать спецификации продукта.

Проверка повторяемости манометров и проверка гистерезиса

Тестирование повторяемости проверяет, остаются ли показания согласованными. Техники неоднократно применяют одно и то же давление. Они записывают указанные значения в течение каждого цикла. Большие различия могут указывать на нестабильное восприятие или механическое движение.

При тестировании на гистерезис сравниваются показания при повышении и понижении давления. Одно и то же эталонное давление может давать разные показания. Механическое трение может способствовать этой разнице. Поведение чувствительного элемента также может повлиять на результат.

Эти тесты полезны для механических и электронных приборов. Однако их процедуры могут отличаться. Покупатели должны запросить методы испытаний и пределы приемки. Это делает сравнение поставщиков более содержательным.

Проверка герметичности манометра

При тестировании на утечку проверяется граница давления прибора. Инспекторы проверяют соединения, уплотнения и соединения. Они применяют указанную испытательную среду и давление. Метод проверки зависит от конструкции изделия. Подходящие процедуры могут включать снижение давления или утвержденные методы обнаружения утечек.

Падение давления не всегда свидетельствует об утечке. Изменения температуры также могут повлиять на показания давления. Поэтому условия испытаний должны оставаться контролируемыми. Инспекторы должны следовать применимой процедуре. Они должны фиксировать любые обнаруженные утечки.

Для манометров, заполненных жидкостью, герметизация корпуса также имеет значение. Наполняющая жидкость должна оставаться в контейнере. Поврежденные окна или уплотнители требуют внимания. Надлежащая проверка проверяет как границы процесса, так и целостность корпуса.

Циклическое изменение давления и испытания на избыточное давление

Циклическое изменение давления подвергает прибор повторяющимся изменениям давления. Это помогает оценить производительность при повторяющихся нагрузках. Инспекторы следят за изменениями в показаниях и механическом поведении. Они могут проверить возврат к нулю после выбранных циклов. Процедура должна соответствовать требованиям к конструкции изделия и испытаниям.

Испытание избыточным давлением служит другой цели. Он оценивает производительность при заданном воздействии давления, выходящего за рамки нормальных условий измерения. Это не то же самое, что обычная калибровка. Чрезмерное или неконтролируемое давление может привести к повреждению манометра. При тестировании необходимо использовать утвержденные пределы и подходящее защитное оборудование.

Совет: Никогда не применяйте произвольное перегрузочное давление во время проверки. Следуйте указанным производителем пределам испытаний.

Тестирование функций указателя, нулевого возврата и отображения

Механические датчики требуют проверки указателя. Техники проверяют движение по циферблату. Они наблюдают заедание, вибрацию и выравнивание. После сброса давления проверяют возврат в нулевую точку. Маркировка на циферблате также должна оставаться четкой.

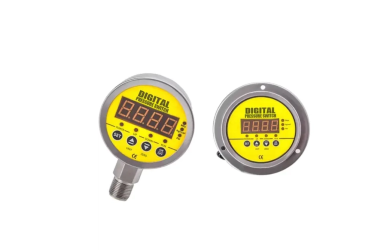

Цифровые датчики требуют проверки дисплея. Технические специалисты проверяют числовые показания и стабильность экрана. Они проверяют доступные функции, такие как переключение агрегатов. Настройка нуля и сигналы тревоги также могут потребовать проверки. Модели с батарейным питанием требуют соответствующих проверок мощности.

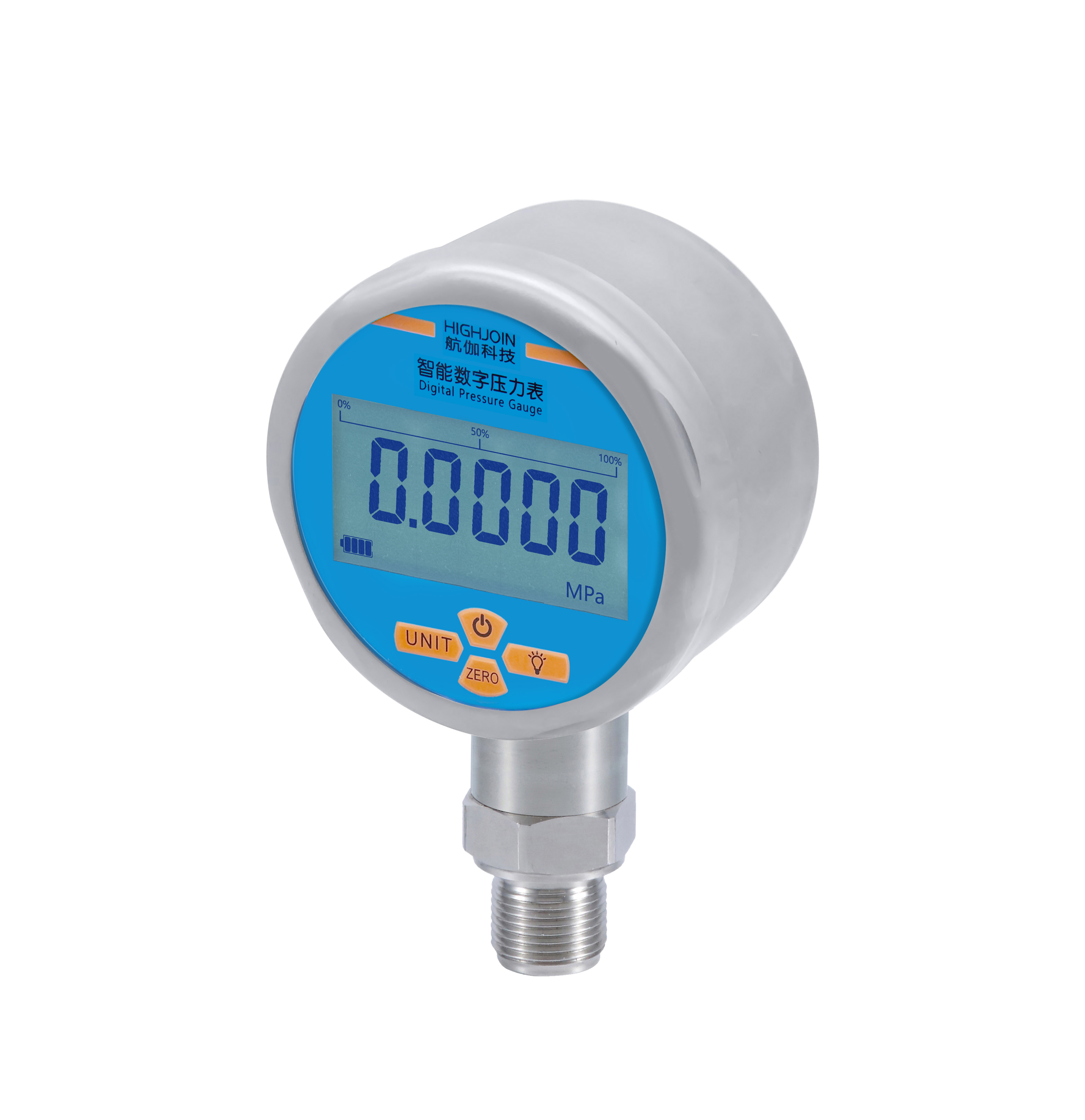

Например, интеллектуальный цифровой манометр HP-S260 компании HJ Sensor отображает параметры ЖК-дисплея и переключение единиц измерения. Его опубликованные характеристики включают стандартную точность 1,0%. Эти функции предоставляют четкие элементы для функциональной проверки. Они не заменяют калибровку эталонного прибора.

Визуальный осмотр и окончательная проверка качества

Визуальный осмотр проверяет внешнее состояние прибора. Инспекторы осматривают корпус, окошко, циферблат и разъемы. Они ищут коррозию, царапины и деформации. Они также проверяют этикетки и идентификацию продукта.

Окончательная проверка качества объединяет результаты проверки. Он подтверждает, соответствует ли продукт требованиям приемки. Записи могут включать результаты калибровки и функциональных проверок. Для некоторых заказов также требуются документы о материалах или испытаниях под давлением. Требуемые записи зависят от требований покупателя.

Совет: Определите критерии приемки до начала производства. Это помогает предотвратить споры во время окончательной проверки.

Чем отличаются методы тестирования механических и цифровых манометров?

Испытание трубки Бурдона и манометров, наполненных жидкостью

Манометры с трубкой Бурдона требуют проверки механических характеристик. Техники применяют контролируемое давление к сенсорной трубке. Они наблюдают за движением указателя и постоянством чтения. Они также проверяют возврат в нулевую точку после сброса давления. Калибровка сверяет указанное давление с эталонным.

Модели с жидкостным наполнением требуют дополнительного визуального осмотра. Технические специалисты проверяют корпус и состояние уплотнений. Они проверяют наличие утечек или ненормальной потери жидкости. Движение указателя должно оставаться четким при нормальных условиях испытаний. Заполняющая жидкость помогает гасить вибрацию во время работы. Оно не заменяет проверку точности.

Примером продукта является манометр диаметром 63 мм из нержавеющей стали, наполненный глицерином, представленный компанией Gongchuang. На странице продукта указана индикация указателя и заявленная точность 1,6. В нем также перечислены радиальные соединения и промышленное применение. Эти детали иллюстрируют элементы конфигурации, которые покупатели должны включать в планы проверки. Они не устанавливают универсальных требований к тестированию.

Испытание цифровых манометров с батарейным питанием

Цифровые датчики требуют сенсорной и электронной проверки. Технические специалисты применяют известные значения давления. Они сравнивают отображаемые показания с эталонными значениями. Они также проверяют стабильность и реакцию экрана. Питание и состояние аккумулятора требуют внимания.

Некоторые цифровые модели предоставляют дополнительные функции. К ним могут относиться коммутационные и аварийные выходы агрегата. Каждую доступную функцию следует тестировать отдельно. Коммуникационные или релейные выходы также требуют проверки, если они указаны. В отчете об испытаниях должны быть указаны тестируемые функции.

В списке продукции Hongqi HC-100 описан цифровой манометр с батарейным питанием. В нем перечислены выбираемые классы точности и единицы измерения давления. Его дополнительный релейный выход обеспечивает еще одну функцию, которую необходимо проверить. Эти спецификации являются примерами для конкретных продуктов. Их не следует рассматривать как универсальные требования к цифровым датчикам.

Сравнение проверок качества механических и цифровых манометров

Оба типа манометров требуют проверки точности. Им также необходимы соответствующие проверки устойчивости к давлению. Однако их дополнительные пункты проверки различаются. Механические датчики требуют проверки указателя и движения. Цифровые датчики требуют проверки датчиков и электронных функций.

План тестирования должен соответствовать конструкции прибора. Общий контрольный список может охватывать общие требования. Дополнительные проверки должны касаться функций, специфичных для модели.

Какие стандарты и оборудование используются для испытаний манометров?

Надежное тестирование требует подходящего эталонного оборудования и определенных процедур. Производители используют калибраторы давления, контроллеры и эталонные манометры. Применимые стандарты также помогают устанавливать технические требования. Покупатели должны подтвердить, какие стандарты применяются к их продуктам и рынкам.

Эталонные калибраторы давления и контроллеры давления

Калибратор давления обеспечивает эталон для проверки измерений. Он генерирует или измеряет известные значения давления. Технические специалисты сравнивают испытательный манометр с этим эталоном. Оборудование должно иметь соответствующую точность и статус калибровки.

Регуляторы давления помогают поддерживать стабильное давление во время испытаний. Они могут обеспечить контролируемое повышение и понижение давления. Эталонные манометры предлагают еще один метод сравнения измерений. Их характеристики должны соответствовать испытательному диапазону.

Прослеживаемость также важна. Эталонные приборы должны иметь действительные записи о калибровке. Эти записи помогают обеспечить достоверность измерений. Они также поддерживают последовательные процедуры проверки.

Общие стандарты испытаний манометров

EN 837 и ASME B40.100 являются соответствующими стандартами для манометров. Они касаются технических требований для различных категорий приборов. Их объем и требования не идентичны. Производители должны определить применимый стандарт перед тестированием.

Покупатели должны подтвердить требуемый стандарт и версию. Им также следует проверить предполагаемое применение продукта. На некоторых рынках требуются дополнительные документы о соответствии. В особых промышленных условиях могут предъявляться дополнительные требования.

Сертификат качества не заменяет тестирование продукции. Покупатели должны запросить соответствующие протоколы испытаний. Им также следует проверить, соответствуют ли документы поставляемой модели. Это помогает избежать путаницы между заводской сертификацией и соответствием продукции.

Испытания на условия окружающей среды и эксплуатации

Характеристики манометра могут меняться в зависимости от условий окружающей среды. Температура влияет на чувствительные элементы и внутренние компоненты. Вибрация может влиять на механическое движение. Влага также может повлиять на непригодность корпуса.

Экологические испытания должны отражать предполагаемое применение. При необходимости производители могут оценить термостойкость. Испытания на вибрацию могут применяться к машинным установкам. Проверка защиты может также потребоваться для наружного оборудования.

Например, заполненный жидкостью манометр может подойти для вибрационного оборудования. Цифровая модель может потребовать тестирования батареи. Для каждого прибора необходим соответствующий план испытаний. Покупатели должны подтвердить указанные экологические ограничения.

Как производители обеспечивают контроль качества манометров?

Обеспечение качества начинается еще до окончательной сборки. Производители проверяют поступающие компоненты и материалы. Затем они контролируют сборку и функциональное тестирование. Окончательная проверка подтверждает соответствие продукции. Этот процесс помогает уменьшить дефекты и улучшить согласованность.

Входной контроль материалов и компонентов

Входной контроль проверяет важные компоненты перед производством. Они могут включать чувствительные элементы и соединения давления. Инспекторы также проверяют корпуса и электронные детали. При необходимости они проверяют размеры и характеристики материалов.

Совместимость материалов особенно важна. Смачиваемые компоненты должны соответствовать измеряемой среде. Неправильные материалы могут вызвать коррозию или преждевременный выход из строя. Покупатели должны подтвердить фактическую марку материала. При необходимости им также следует просмотреть документацию поставщика.

Непрерывная сборка и функциональное тестирование

Качество изготовления зависит от контролируемой сборки. Механические манометры требуют правильной установки чувствительного элемента. Выравнивание и перемещение указателя также требуют внимания. Цифровые датчики требуют подходящего датчика и схемы в сборе. Их дисплеи и электрические соединения должны работать правильно.

Проверки в ходе процесса помогают выявить дефекты на ранней стадии. Технические специалисты могут проверять компоненты перед окончательной сборкой. Они также могут проверять движение и электронные ответы. Это снижает риск передачи дефектов вперед.

Протоколы окончательной проверки и калибровки

Окончательная проверка подтверждает состояние и производительность продукта. Производители могут проверять точность измерений и нулевой возврат. Они также могут проверять соединения давления и функции дисплея. Необходимые испытания зависят от спецификации продукта.

Записи о калибровке предоставляют полезные доказательства. Они должны идентифицировать испытуемый прибор и эталонное оборудование. Результаты должны включать соответствующие точки измерения. Критерии приемлемости также должны быть ясными.

Не каждый продукт автоматически включает индивидуальный сертификат калибровки. Покупатели должны указать требования к документации перед заказом. Они могут запросить образцы отчетов для проверки. Это помогает гарантировать, что записи соответствуют ожиданиям по закупкам.

Выявление дефектов и корректирующие действия

Распространенные дефекты включают залипание указателя и отклонение нуля. Цифровые приборы могут показывать нестабильные показания. В соединениях под давлением также может возникнуть утечка. Визуальный осмотр может выявить поврежденные корпуса или окна.

Производители должны выяснить причину каждого дефекта. Возможные причины включают ошибки сборки или повреждение компонентов. Неправильная регулировка также может повлиять на показания. Корректирующие действия должны быть направлены на устранение выявленной причины.

После ремонта прибор нуждается в соответствующем повторном тестировании. Это подтверждает, была ли проблема решена. Протоколы проверок должны документировать результаты. Последовательный корректирующий процесс поддерживает качество продукции.

Совет: Спросите производителей об их процедурах входного, производственного и окончательного контроля. Это говорит не только об общем заявлении о качестве.

Как покупатели могут оценить качество испытаний манометра перед заказом?

Покупатели должны оценить как характеристики продукта, так и возможности проверки. Заявления производителя о качестве требуют подтверждающих доказательств. Технические документы помогают подтвердить требования к продукции. Записи о тестировании также повышают прозрачность закупок.

Ключевые результаты испытаний и документы для запроса

Перед заказом подготовьте четкий контрольный список документации. Запросите техническое описание продукта и характеристики точности. Спросите о процедурах калибровки и эталонном оборудовании. Подтвердите, доступны ли отдельные записи калибровки.

В зависимости от применения покупатели могут также запросить:

• Результаты калибровки и отклонения измерений.

• Протоколы испытаний на устойчивость к давлению.

• Результаты проверки на утечку.

• Характеристики материала и подключения.

• Применимые документы соответствия.

• Записи об идентификации и отслеживании продукции.

Не каждый документ применим к каждому калибру. Требуемая упаковка зависит от конструкции изделия. Покупатели должны определить эти требования до начала производства. Это помогает избежать неполноты документации по доставке.

Как оценить разных производителей

Сравнивайте производителей, использующих согласованные технические требования. Проверьте их испытательное оборудование и процедуры проверки. Спросите, как они проверяют точность измерений. Убедитесь, что их эталонные приборы имеют действительные записи калибровки.

Консистенция продукта – еще один важный фактор. Покупатели могут запросить образцы отчетов о проверке. Они также могут обсудить условия проведения серийных испытаний. Для более крупных заказов дополнительная гарантия может быть предоставлена ​​предотгрузочной проверкой.

HJ Sensor предлагает несколько продуктов для измерения давления. Ассортимент манометров включает цифровые и механические конфигурации. Покупатели могут сравнить доступные характеристики, прежде чем запрашивать технические подробности.

Для особых требований к измерениям можно использовать Опубликованная точность варьируется в зависимости от диапазона измерений. Покупатели должны проверить применимые спецификации и требования к испытаниям. манометр дифференциального давления HP2000 .

Распространенные ошибки при оценке качества манометра

Некоторые ошибки при покупке возникают из-за неполного сравнения. Покупатели могут сосредоточиться только на заявленной точности. Однако значения точности требуют четких эталонных условий. Диапазон измерений также влияет на интерпретацию.

Другие распространенные ошибки включают в себя:

• Путает разрешение дисплея с точностью.

• Предполагается, что каждый продукт включает индивидуальные записи калибровки.

• Рассматривать испытания на перегрузку как калибровочные испытания.

• Игнорирование соединений и проверки герметичности.

• Сравнение продуктов с использованием различных определений точности.

• Принятие сертификатов без проверки их области действия.

Четкая техническая спецификация снижает эти риски. Он должен определить диапазон давления и требования к точности. Также следует определить материалы и соединения. Тогда покупатели смогут более объективно сравнивать поставщиков.

Заключение

Испытание манометра подтверждает точность, надежность и структурную целостность. Калибровка и проверка помогают выявить потенциальные дефекты. Они также поддерживают стабильную промышленную производительность.

HJ Sensor предлагает цифровые и дифференциальные манометры. Ее продукты обеспечивают четкие показания и надежный мониторинг давления. Компания поддерживает покупателей подходящими измерительными решениями.

Часто задаваемые вопросы

Вопрос: Что такое калибровочное тестирование манометра?

О: Он сравнивает показания с калиброванным эталонным прибором.

Вопрос: Как часто следует проверять манометры?

О: Следуйте рекомендациям производителя и применимым требованиям к калибровке.

Вопрос: Что подтверждает проверка точности манометра?

A: Он определяет ошибки измерения в выбранных точках давления.

Вопрос: Почему важно проверять герметичность манометра?

A: Он определяет утечки вокруг соединений, уплотнений и границ давления.

Вопрос: Как проверяются цифровые манометры?

О: Технические специалисты проверяют точность датчика, функции дисплея и источник питания.
