Первичная классификация и конструктивные решения расходомеров

Введение

Почему промышленные расходомеры имеют разную внутреннюю конструкцию? Каждая конструкция отвечает конкретным потребностям измерений и условиям эксплуатации. В этом руководстве рассматриваются классификации расходомеров, принципы работы, конструктивные различия и варианты установки, чтобы помочь вам выбрать подходящее оборудование.

Каковы основные классификации расходомеров?

Расходомеры можно классифицировать по принципам измерения. Этот подход объясняет, как каждый прибор обнаруживает движение жидкости. Это также показывает, почему разные модели используют разные внутренние структуры. Механические расходомеры основаны на движущихся компонентах. Электромагнитные и ультразвуковые модели используют немеханические методы измерения. Измерители перепада давления и вихревые измерители измеряют расход посредством изменений в поведении жидкости. Измерители тепловой массы и Кориолиса используют передачу тепла или гидродинамику.

Механические расходомеры

Механические расходомеры используют физическое движение для измерения расхода жидкости. Типичными примерами являются турбинные и объемные счетчики. Турбинный расходомер содержит ротор внутри измерительной трубки. Движущаяся жидкость заставляет ротор вращаться. Датчик обнаруживает вращение и преобразует его в электрический сигнал. Затем сигнальный процессор вычисляет скорость потока. Баланс ротора, качество подшипников и положение датчика влияют на стабильность измерений.

Расходомеры прямого вытеснения используют другой подход. Их измерительные камеры захватывают и выпускают известные объемы жидкости. Внутренние шестерни, роторы или другие элементы перемещения создают повторяющиеся циклы измерения. Счетчик фиксирует эти циклы и рассчитывает переданный объем. Эта конструкция подходит для определенных видов топлива и масла. Он также может работать с некоторыми жидкостями, вязкость которых обеспечивает стабильную работу камеры.

Электромагнитные и ультразвуковые расходомеры

Электромагнитные расходомеры измеряют проводящие жидкости посредством электромагнитной индукции. Их основная конструкция включает измерительную трубку, катушки возбуждения, электроды, лайнер и преобразователь. Магнитное поле взаимодействует с движущейся проводящей жидкостью. Электроды фиксируют результирующее напряжение. Преобразователь обрабатывает этот сигнал и рассчитывает расход. Эти счетчики не имеют движущихся измерительных частей. Они обычно используются для воды, сточных вод и совместимых химических жидкостей.

Ультразвуковые расходомеры используют звуковые волны для определения скорости жидкости. Модели времени прохождения сравнивают ультразвуковые сигналы, распространяющиеся по потоку и против него. Доплеровские модели анализируют изменения частоты, вызванные частицами или пузырьками. В их состав входят ультразвуковые преобразователи и электроника обработки сигналов. Некоторые конструкции монтируются непосредственно внутри трубопроводов. Другие прикрепляются снаружи к поверхности трубы.

Измерители дифференциального давления и вихревые расходомеры

Расходомеры перепада давления измеряют изменения давления на сужении. К общим первичным элементам относятся диафрагмы, трубки Вентури и сопла. Датчики давления измеряют разницу давлений на входе и выходе. Затем передатчик преобразует эту информацию в сигнал расхода. Система требует подходящих соединений давления и условий установки.

Вихревые расходомеры используют обтекаемый корпус, расположенный внутри проточного канала. Жидкость, проходящая через препятствие, создает чередующиеся вихри. Датчик определяет результирующую частоту. На основе этого сигнала электроника рассчитывает расход. Эти счетчики используются в подходящих приложениях для жидкости, газа и пара. Их производительность зависит от условий течения и качества монтажа.

Тепловые массовые расходомеры и расходомеры Кориолиса

Тепловые массовые расходомеры используют передачу тепла для измерения массового расхода газа. Их чувствительные элементы обнаруживают изменения температуры, вызванные движением газа. Электроника преобразует эти изменения в показания массового расхода. Они используются для сжатого воздуха, азота, природного газа и других совместимых газов.

В расходомерах Кориолиса используются вибрирующие измерительные трубки. Движение жидкости меняет вибрационную реакцию за счет сил Кориолиса. Датчики обнаруживают движение трубки и рассчитывают массовый расход. Некоторые модели также измеряют плотность жидкости. Их конструкция сложнее, чем у многих базовых расходомеров. Они полезны, когда важно прямое измерение массы.

Совет: При сравнении типов расходомеров начните с принципа измерения. Затем проверьте, соответствует ли его структура реальной жидкости и процессу.

Как работают различные конструкции расходомеров?

Понимание внутренних компонентов делает классификацию расходомеров более практичной. Два прибора могут измерять одну и ту же среду, но использовать разные структуры. Эти различия влияют на генерацию сигналов, обслуживание и установку. Полезными примерами являются турбинные и объемные расходомеры. Оба измеряют поток жидкости, но их внутренние механизмы работают по-разному.

Внутренняя структура турбинного расходомера

Турбинный расходомер обычно содержит измерительную трубку, ротор, подшипники, датчик и процессор сигналов. Жидкость поступает в измерительную трубку и толкает ротор. Ротор вращается со скоростью, зависящей от скорости жидкости. Датчик датчика обнаруживает каждое вращение и генерирует электрические импульсы. Сигнальный процессор преобразует эти импульсы в показания расхода.

Конструкция ротора играет важную роль в эффективности измерений. Плохой баланс может вызвать вибрацию и нестабильные сигналы. Материалы подшипников также влияют на трение и срок службы. В некоторых промышленных моделях используются подшипники из карбида вольфрама, рубина или керамики. Эти материалы предназначены для различных условий эксплуатации и требований к износу.

Датчик может использовать магниторезистивный или индуктивный детектор. Сигнальный процессор может подключаться к локальному дисплею или удаленному прибору. Некоторые конструкции также поддерживают различные соединения трубопроводов. К ним относятся резьбовые, фланцевые и другие соединения. Одна упомянутая конструкция турбины предлагает интегральную и удаленную конфигурации. Опубликованные варианты также включают различные материалы подшипников и корпуса. Эти особенности показывают, как структурные решения поддерживают различные требования к процессам.

Измерительная камера объемного расходомера

Расходомер прямого вытеснения измеряет жидкость посредством многократного захвата объема. Его основная конструкция включает в себя измерительную камеру и элементы перемещения. В зависимости от конструкции в этих элементах могут использоваться шестерни, роторы или другие механические детали. Жидкость поступает в камеру и перемещает внутренние компоненты. Каждый цикл представляет собой определенный объем жидкости. Механический или электронный счетчик записывает циклы.

Эта конструкция отличается от турбинного счетчика. Турбинный счетчик рассчитывает расход по скорости ротора. Измеритель положительного смещения учитывает повторяющиеся перемещения объема. Это может быть полезно для перекачки топлива, дизельного топлива и масла. Некоторые модели также поддерживают жидкости в широком диапазоне вязкости. Однако фактический диапазон зависит от конструкции продукта.

Упомянутая конструкция цифрового счетчика иллюстрирует несколько практических особенностей. Он включает в себя встроенный сумматор и механизм регулировки. Перечисленные варианты материалов корпуса включают алюминий, чугун и нержавеющую сталь. Варианты соединения включают фланцевые и резьбовые соединения. Измерительная камера и механизм перемещения остаются основными компонентами. Цифровой счетчик только отображает или записывает измеренный объем. Это не меняет основного механического принципа измерения.

Структура датчика электромагнитного расходомера

Электромагнитный расходомер имеет измерительную трубку, лейнер, электроды, катушки возбуждения и преобразователь. Вкладыш отделяет проводящую жидкость от металлического корпуса. Катушки генерируют магнитное поле вокруг измерительной трубки. Когда проводящая жидкость движется через это поле, на электродах возникает напряжение.

Сигнал электрода обычно мал. Конвертер усиливает и обрабатывает его. Затем он рассчитывает скорость потока и объемный расход. Поскольку измерительная трубка не имеет ротора, в ней меньше движущихся частей. Такая конструкция может уменьшить механический износ и засорение. Однако жидкость должна иметь достаточную электропроводность.

Материалы электродов и футеровки должны соответствовать технологической среде. Нержавеющая сталь, Hastelloy, PTFE и PFA являются примерами вариантов материалов. Их химическая стойкость и температурные пределы различаются. Пользователи должны проверить концентрацию, температуру, давление и условия очистки, прежде чем выбирать их. Преобразователь также может обеспечивать аналоговые или цифровые выходы. Эти выходы поддерживают подключение к системам мониторинга и управления.

Конфигурации ультразвуковых датчиков и датчиков перепада давления

Ультразвуковые расходомеры используют преобразователи для отправки и получения звуковых сигналов. Проекты времени прохождения измеряют разницу во времени между входящими и нисходящими сигналами. Доплеровские конструкции обнаруживают изменения частоты, вызванные частицами или пузырьками газа. Датчики могут быть установлены внутри трубы или установлены снаружи. Зажимные конструкции исключают прямой контакт с измеряемой жидкостью.

В счетчиках дифференциального давления используется другая конструктивная схема. Первичный элемент создает перепад давления внутри трубопровода. Отводы давления соединяют входную и выходную стороны с преобразователем. Преобразователь измеряет разницу и рассчитывает расход. Диафрагмы, трубки Вентури и сопла являются распространенными первичными элементами.

Эти конфигурации имеют разные требования к установке. Ультразвуковым счетчикам необходимы подходящие акустические соединения и условия трубопровода. Системы перепада давления требуют правильных соединений давления и импульсных линий. Оба требуют правильной установки для обеспечения надежных показаний.

Совет: Цифровой дисплей не определяет принцип измерения. Всегда определяйте технологию датчика, прежде чем сравнивать конструкции расходомера.

Как расходомеры классифицируются по конструкции установки?

Конструкция установки описывает способ подключения расходомера к трубопроводу. Он не обязательно описывает принцип измерения. Например, турбинный счетчик может использовать линейную конструкцию. В ультразвуковом счетчике могут использоваться накладные или линейные датчики. Выбор правильного метода установки помогает снизить затраты на модификацию. Он также обеспечивает надежность измерений и упрощает обслуживание.

Конструкции линейных расходомеров

Внутритрубный расходомер устанавливается непосредственно в трубопровод. Измеряемая жидкость проходит через внутреннюю измерительную секцию. В приборе могут использоваться резьбовые, фланцевые или гигиенические соединения. Его тело часто является частью технологического конвейера. Такое расположение обеспечивает определенный проход измерения и стабильное расположение датчика.

Линейные конструкции широко распространены в системах водоподготовки, перекачки топлива, химической обработки и производственных системах. Они подходят для случаев, когда трубопровод можно открыть во время установки. Однако инженеры должны учитывать диаметр трубы и доступное пространство для установки. Они также должны проверить направление потока и необходимые прямые длины труб.

Внутренняя структура зависит от принципа измерения. Модель турбины содержит ротор и датчик датчика. Электромагнитная модель использует электроды и катушки возбуждения. Модель прямого вытеснения содержит измерительную камеру. Таким образом, поточная установка не указывает на одну конкретную технологию.

Конструкции вставных расходомеров

Врезные расходомеры используют зонд, который входит в трубопровод. Зонд достигает выбранного положения внутри текущей среды. Его датчик измеряет местные условия потока. Затем прибор использует свой метод измерения и данные калибровки для определения расхода.

Эта структура может подойти для крупных трубопроводов. Это может снизить затраты на установку по сравнению с полнопроходным счетчиком. Некоторые конструкции допускают установку через монтажный фитинг. Другие требуют остановки трубопровода или соответствующей процедуры «горячей» врезки. Правильный метод зависит от условий давления и конструкции оборудования.

Глубина введения и ориентация датчика имеют важное значение. Неправильное расположение может привести к тому, что показания не будут отражать профиль потока. Инженеры должны учитывать диаметр трубы, распределение скоростей и помехи вверх по течению. Они также должны подтвердить, можно ли безопасно снять датчик для технического обслуживания.

Конструкции накладных расходомеров

Накладные расходомеры монтируют датчики на внешней стороне трубы. Ультразвуковые сигналы проходят через стенку трубы и жидкость. Прибор анализирует сигналы для расчета скорости потока. Такой подход позволяет избежать разрезания трубопровода или воздействия на датчик технологической среды.

Зажимные конструкции могут быть полезны для временных измерений и проектов модернизации. Они также могут подойти для трубопроводов, остановка которых затруднена. Однако материал трубы и состояние стенок влияют на передачу сигнала. Футеровка, коррозия, отложения и геометрия трубы могут влиять на качество измерений.

Поверхность для установки должна быть правильно подготовлена. Расстояние между датчиками и их выравнивание должны соответствовать инструкциям производителя. Также может потребоваться акустический соединительный материал. Зажимное оборудование не подходит автоматически для каждой трубы. Перед покупкой пользователи должны подтвердить совместимость материалов и условия сигнализации.

Совет: В проектах модернизации сравните время простоя установки и затраты на модификацию трубопровода, прежде чем выбирать линейную, вставную или накладную конструкцию.

В чем разница между встроенными и выносными конструкциями расходомеров?

Расходомеры также можно классифицировать по устройству отображения и преобразователя. Интегральная и удаленная конструкции представляют собой две распространенные конфигурации. Их основное отличие – расположение электронных компонентов. Этот выбор влияет на гибкость установки, доступность и техническое обслуживание. Это не обязательно меняет основной принцип измерения.

Структура расходомера со встроенным дисплеем

Встроенный расходомер объединяет датчик, преобразователь и дисплей в один узел. Измерительная секция обнаруживает движение жидкости. Преобразователь обрабатывает сигнал и вычисляет данные о расходе. На дисплее отображаются результаты рядом с трубопроводом.

Такая конструкция обеспечивает компактную установку. Операторы могут проверять показания непосредственно в точке измерения. Это также снижает необходимость использования отдельных сигнальных кабелей между датчиком и преобразователем. Интегральные конфигурации подходят, если среда установки допускает локальный доступ.

Однако окружающая среда должна соответствовать требованиям к электронным компонентам. Высокие температуры, сильная вибрация и затрудненный доступ могут повлиять на решения по установке. Инженеры должны проверить защиту корпуса и пределы температуры окружающей среды. Им также следует подумать о том, могут ли операторы безопасно читать данные на дисплее.

Структура расходомера с выносным дисплеем

Дистанционный расходомер отделяет датчик от преобразователя или дисплея. Соединительный кабель передает сигналы между этими компонентами. Такое расположение позволяет датчику оставаться рядом с трубопроводом. Дисплей можно установить в более доступном месте.

Дистанционное проектирование полезно, когда трубопроводы работают в сложных условиях. Например, датчик можно установить во влажной или ограниченной зоне. Операторы могут разместить дисплей в защищенной диспетчерской. Это делает рутинный мониторинг более удобным.

Длина кабеля и совместимость сигналов требуют внимания. В некоторых конструкциях чрезмерная длина кабеля может повлиять на качество сигнала. Прокладка кабеля также должна избегать сильных электрических помех. Пользователи должны соблюдать требования производителя к проводке и заземлению.

Как выбрать между интегральным и дистанционным проектированием

Правильная конфигурация зависит от среды установки. Цельные конструкции подходят для доступных мест с подходящими условиями окружающей среды. Разнесенные конструкции обеспечивают большую гибкость, когда точка измерения труднодоступна. Обе схемы могут поддерживать мониторинг промышленных процессов.

Прежде чем принять решение, оцените следующие факторы:

Принцип измерения должен оставаться первым приоритетом выбора. Конфигурация дисплея происходит позже. Удобный дисплей не может компенсировать неподходящий датчик или диапазон измерения.

Как конструкция расходомера влияет на качество измерений?

Конструктивное решение напрямую влияет на качество измерений. Внутренние компоненты определяют, как движение жидкости становится измеримым сигналом. Материалы влияют на совместимость и долговечность. Геометрия установки влияет на условия потока. Понимание этих факторов помогает инженерам оценивать оборудование не только по его внешнему виду.

Внутренние компоненты и точность измерений

Конструкция внутренних компонентов влияет на точность и повторяемость. В турбинных счетчиках баланс ротора и качество подшипников влияют на стабильность вращения. Расположение датчика влияет на обнаружение пульса. Плохо спроектированный ротор может создавать вибрацию или непостоянные сигналы.

Расходомеры прямого вытеснения зависят от геометрии измерительной камеры. Внутренние зазоры влияют на то, как жидкость движется через камеру. Элементы смещения должны работать стабильно. Чрезмерный износ или неподходящие условия жидкости могут повлиять на качество измерений.

Электромагнитные счетчики зависят от стабильных магнитных полей и сигналов электродов. Состояние электрода и целостность лайнера имеют важное значение. Ультразвуковые счетчики зависят от надежной передачи звука. Расположение преобразователя и обработка сигнала также имеют значение.

Обработка сигнала соединяет чувствительную структуру с окончательными показаниями. Он преобразует необработанные сигналы в полезную информацию о потоке. Ошибки конфигурации могут повлиять на отображаемые значения. Поэтому покупатели должны оценивать конструкцию датчика и электронику вместе.

Конструкционные материалы и совместимость жидкостей

Выбор материала определяет, подходит ли расходомер для измеряемой среды. Различные области применения подвергают оборудование воздействию различных химических и механических условий. Нержавеющая сталь часто используется в корпусах промышленных счетчиков. Алюминий используется в некоторых легких конструкциях. Бронза и специальные сплавы служат избранным применениям.

Детали, контактирующие с рабочей средой, требуют особого внимания. К ним относятся измерительные трубки, электроды, вкладыши, уплотнения и элементы внутреннего смещения. Подходящий материал корпуса не гарантирует полную химическую совместимость. Необходимо учитывать каждый компонент, контактирующий с жидкостью.

Например, алюминиевый расходомер прямого вытеснения может подойти для определенных видов топлива. Однако агрессивные химикаты могут потребовать другой конструкции. В электромагнитных счетчиках могут использоваться футеровки из ПТФЭ или ПФА для подходящих коррозионностойких условий. Окончательный выбор должен основываться на данных о химической совместимости.

Номинальные значения давления и температуры одинаково важны. Материалы могут по-разному реагировать на изменяющиеся условия. Уплотнения могут размягчиться, затвердеть или потерять герметизирующие свойства. Инженеры должны проверить соответствие всех смачиваемых материалов фактическим технологическим спецификациям.

Потеря давления, сопротивление потоку и техническое обслуживание

Внутренние конструкции могут создавать различные уровни сопротивления потоку. Турбинные счетчики вводят в проток ротор. В расходомерах прямого вытеснения используются внутренние измерительные камеры. Эти конструкции могут создавать потери давления в зависимости от их конструкции и условий эксплуатации.

Электромагнитные счетчики обычно имеют беспрепятственный измерительный проход. Это может уменьшить дополнительное сопротивление потоку. Однако отложения на гильзе и неподходящее расположение труб все равно могут влиять на производительность. Измерители дифференциального давления намеренно создают ограничение для создания измеримой разницы давления.

Требования к техническому обслуживанию также различаются. Турбинные счетчики требуют проверки роторов и подшипников. Измерители объемного расхода требуют внимания к компонентам смещения. Электромагнитные счетчики требуют проверки электродов и вкладышей. Ультразвуковые счетчики требуют соответствующего расположения преобразователя и проверки сигнала.

Совет: Запрашивайте у производителей информацию о потерях давления и требованиях к техническому обслуживанию. Эти данные помогают оценить долгосрочные эксплуатационные расходы.

Как определить правильную классификацию расходомера для вашего применения?

Выбор расходомера требует четкого понимания условий процесса. Покупателям не следует выбирать технику, основываясь только на цене или внешнем виде. Принцип измерения, конструкция датчика и метод установки должны работать вместе. Структурированная оценка уменьшает проблемы совместимости и повышает надежность измерений.

Выберите принцип измерения в зависимости от типа жидкости

Начните с идентификации измеряемой среды. Проводящие жидкости могут подходить для электромагнитных расходомеров. Чистые жидкости с низкой вязкостью могут подойти для конструкции турбин. Некоторые виды топлива и масла могут выиграть от технологии объемного вытеснения. В газовых приложениях могут потребоваться тепловая масса или другие подходящие принципы измерения.

Свойства жидкости также имеют значение. Учитывайте проводимость, вязкость, плотность, температуру и загрязнение. Взвешенные частицы могут повредить механические компоненты. Состав газа может влиять на измерения тепловой массы. Коррозионные жидкости требуют подходящих смачиваемых материалов.

Требуемый выходной сигнал измерения является еще одним фактором. Некоторые процессы требуют объемного потока. Другие требуют массового расхода или суммарного объема. Эти требования влияют на принцип измерения и электронику.

Сопоставьте структурный проект с условиями трубопровода

Условия трубопровода определяют, какая конструкция установки будет практичной. Инженеры должны подтвердить номинальный диаметр и доступное монтажное пространство. Им также следует проверить давление, температуру и скорость потока. Большие трубопроводы могут выиграть от подходящей конструкции вставки. В проектах модернизации может рассматриваться возможность установки накладного ультразвукового оборудования.

Линейные счетчики обеспечивают прямую интеграцию в трубопровод. Они могут потребовать резки и отключения трубопровода во время установки. Конструкции вставок могут снизить требования к некоторым модификациям. Зажимные конструкции позволяют избежать прямого контакта с жидкостью. Однако их производительность зависит от материала трубы и акустических условий.

Положение дисплея также имеет значение. Интегральные конструкции обеспечивают локальные показания. Удаленные конструкции позволяют гибко размещать дисплеи. Выбранное расположение должно соответствовать доступу оператора и условиям окружающей среды.

Проверьте технические характеристики и требования к выходу

Технические характеристики служат ориентиром для окончательного выбора. Прежде чем подтвердить модель, покупатели должны сравнить следующие параметры:

• Измерительная среда и принцип измерения.

• Минимальная, нормальная и максимальная скорости потока.

• Диаметр трубопровода и тип соединения.

• Рабочее давление и температура.

• Требования к точности и повторяемости.

• Смачиваемые материалы и класс защиты.

• Электропитание и электрическая мощность.

• Совместимость протоколов связи и систем управления.

Требования к выходу заслуживают особого внимания. Обычные промышленные варианты включают 4–20 мА, импульсный, релейный и RS485-связь. Правильный выбор зависит от системы управления. Покупатели также должны подтвердить, поддерживает ли прибор локальный дисплей или удаленный мониторинг.

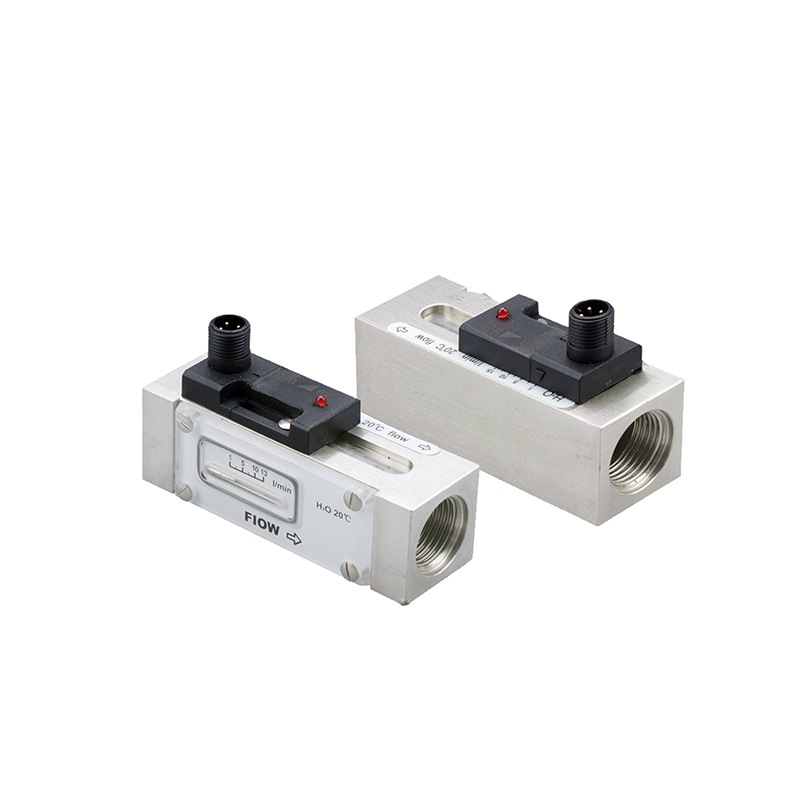

Для применений, требующих мониторинга состояния потока, а не непрерывного измерения расхода, реле расхода также могут оказаться актуальными. HIGHJOIN предлагает различные продукты для мониторинга потока. поддерживает Тепловой переключатель потока HFM500 конфигурации выходов PNP, NPN и реле. Он предназначен для обнаружения потока и переключения приложений. Его не следует путать с расходомером непрерывного действия.

Лопастной переключатель потока FS50 из нержавеющей стали предоставляет еще одну возможность мониторинга расхода воды. Его лопастная конструкция определяет условия потока внутри трубопровода. Он может поддерживать функции защиты оборудования и управления потоком. Однако он не заменяет расходомер, когда требуется непрерывное измерение расхода.

Покупатели могут изучить ассортимент расходомеров и средств контроля расхода HIGHJOIN, чтобы просмотреть доступные категории оборудования. Сравнение функций измерения перед покупкой помогает избежать выбора переключателя для измерительного приложения.

Совет: Расходомер измеряет скорость потока или объем. Реле потока определяет, достигает ли поток определенного рабочего состояния. Их функции разные.

Заключение

В расходомерах используются разные принципы и конструктивные решения. Их производительность зависит от свойств жидкости, монтажа и совместимости материалов. HIGHJOIN предлагает расходомеры и реле расхода для промышленного мониторинга. Ассортимент продукции компании поддерживает гибкие конфигурации, надежное обнаружение и эффективное управление технологическими процессами.

Часто задаваемые вопросы

Вопрос: Каковы основные классификации расходомеров?

A: К распространенным типам расходомеров относятся турбинные, электромагнитные, ультразвуковые, вихревые и тепловые расходомеры.

Вопрос: Как работает турбинный расходомер?

A: Ротор вращается при прохождении жидкости, генерируя сигналы для измерения расхода.

Вопрос: В чем разница между турбинными и объемными расходомерами?

A: Турбинные счетчики измеряют скорость ротора, а объемные счетчики измеряют фиксированные объемы жидкости.

Вопрос: Что такое линейные и накладные расходомеры?

Ответ: Линейные счетчики вводятся в трубопровод, а накладные счетчики монтируются снаружи.

Вопрос: Как выбрать правильную конструкцию расходомера?

Ответ: Учитывайте свойства жидкости, размер трубы, давление, температуру, точность и условия установки.
