Как правильно установить манометр?

Манометры являются одним из наиболее распространенных приборов на промышленных предприятиях: их можно найти на насосах, трубопроводах, компрессорах и сосудах под давлением. Но, несмотря на их простоту, неправильная установка является основной причиной выхода из строя манометров, неточных показаний и даже угроз безопасности. Итак, как правильно установить манометр? В этом руководстве описаны основные этапы и рекомендации по использованию манометра HPB из нержавеющей стали в качестве справочного материала.

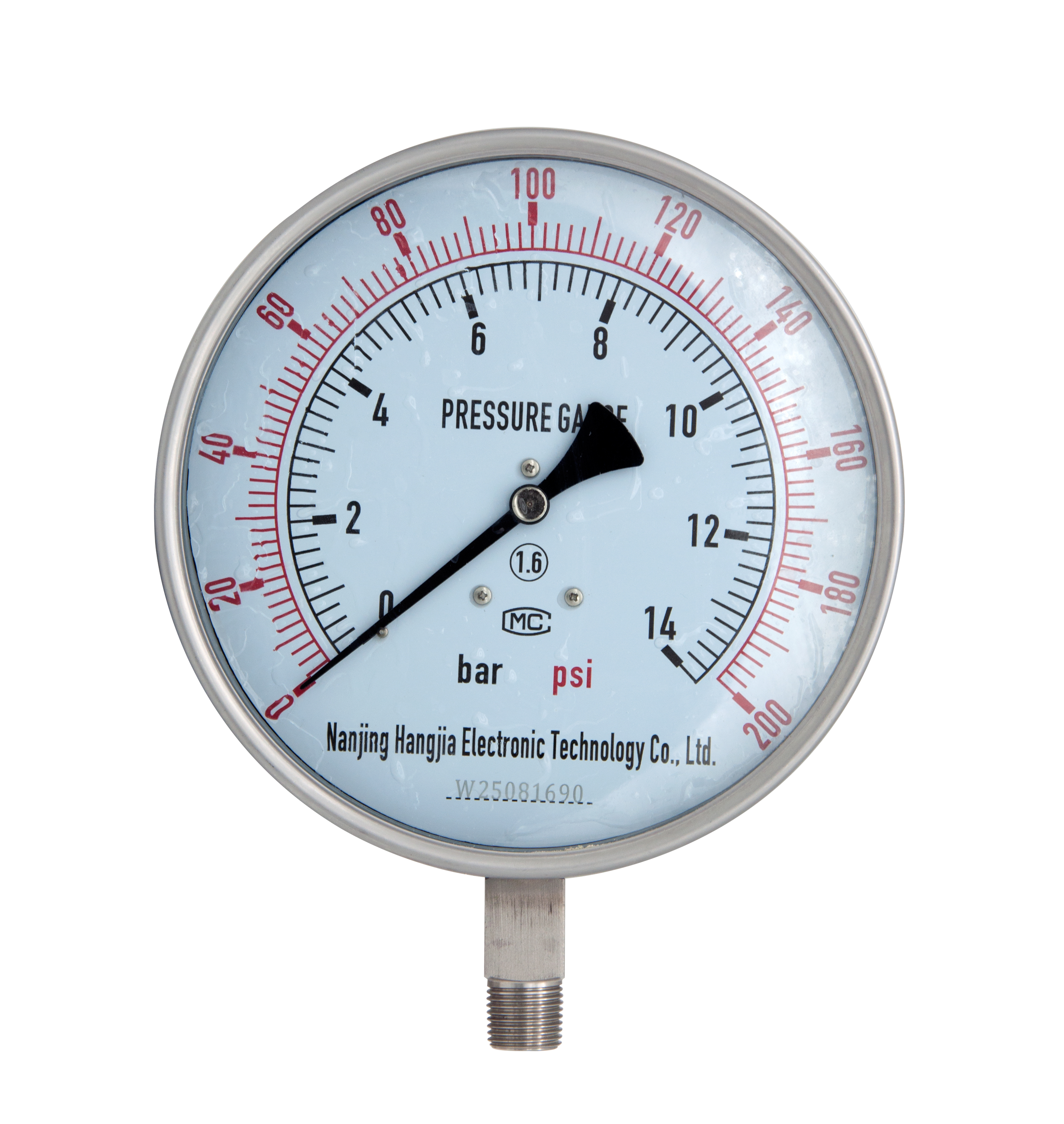

Почему стоит выбрать манометр HPB?

Серия HPB разработана для агрессивных или неагрессивных газовых и жидких сред, которые не обладают высокой вязкостью и не кристаллизуются. Он особенно подходит для химической, нефтехимической, пищевой и биохимической промышленности, а также для любых суровых условий эксплуатации. Ключевые особенности включают в себя:

• Корпус и кольцо из нержавеющей стали – устойчивы к коррозии и долговечны.

• Маслонаполненная версия (глицерин) – идеально подходит для применения в условиях динамического давления и вибрации.

• Несколько размеров: 1,5 дюйма (40 мм), 2 дюйма (50 мм), 2,5 дюйма (63 мм), 3 дюйма (75 мм) и 4 дюйма (100 мм).

• Широкий диапазон давления – от 0,1 до 100 МПа.

• Гибкие типы соединений – M20×1,5, G1/2 или по индивидуальному заказу; Доступен с осевым (нижним) или радиальным (задним) подключением

• Точность – 1,6% или 2,5%

Пошаговое руководство по установке

1. Выберите правильный датчик для вашего применения.

Перед установкой убедитесь, что манометр соответствует вашим технологическим требованиям:

• Диапазон давления – нормальное рабочее давление должно находиться в пределах от 1/3 до 2/3 полной шкалы для обеспечения оптимальной точности и долговечности.

• Размер циферблата — выбирайте циферблат большего размера (например, 4 дюйма/100 мм) для трудночитаемых или удаленных мест.

• Заполненный жидкостью или сухой – если ваше применение связано с вибрацией или пульсацией давления (например, рядом с насосами или компрессорами), выберите вариант с глицериновым наполнением. Глицериновый наполнитель гасит вибрацию, механические удары и пульсации давления, обеспечивая стабильные и точные показания.

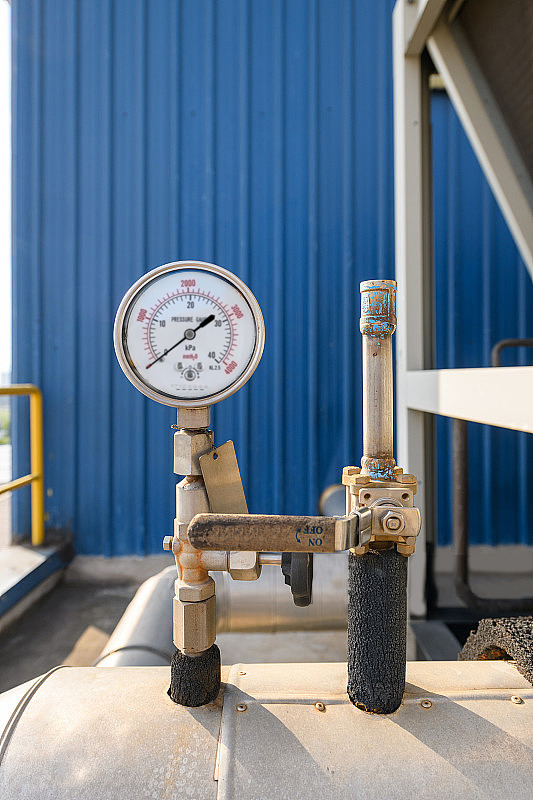

2. Подготовьте место установки.

• Сбросьте давление в системе – всегда сбрасывайте давление перед установкой или снятием манометра.

• Выберите подходящее место – избегайте мест с чрезмерной вибрацией, высокой температурой или агрессивными газами. Манометр должен быть установлен в месте, обеспечивающем легкость чтения и доступ для обслуживания.

• Для пара или высокотемпературных сред – установите сифон с гибким хвостовиком или охлаждающий змеевик между процессом и манометром. Сифон улавливает конденсат, что защищает манометр от прямого теплового повреждения. Перед вводом в эксплуатацию заполните сифон водой или другой подходящей разделительной жидкостью.

3. Осмотрите резьбу

• Проверьте как наружную резьбу манометра, так и внутреннюю резьбу технологического соединения на наличие заусенцев, вмятин или загрязнений.

• При необходимости очистите резьбу.

4. Нанесите резьбовой герметик.

• Для конической резьбы (например, NPT): нанесите на наружную резьбу ленту из ПТФЭ или совместимый резьбовой герметик, но оставьте первые две резьбы чистыми, чтобы предотвратить попадание герметика в систему.

• Для прямой резьбы (например, параллельной G1/2): используйте прокладку или уплотнительное кольцо вместо ленты.

5. Правильно затяните манометр.

• Всегда используйте ключ на лысках (шестиграннике) манометра – никогда на корпусе или кольце.

• Затяните до упора – не перетягивайте, так как это может повредить резьбу или деформировать гнездо.

• Для осевых манометров (с нижним подключением) убедитесь, что циферблат обращен к оператору. Для радиальных манометров (с задним подключением) расположите циферблат в положении «12 часов» для удобства чтения.

6. Заключительные проверки

• Медленно создайте давление в системе и проверьте наличие утечек во всех точках соединения.

• Убедитесь, что игла движется плавно и указывает ожидаемое давление.

• Для манометров, заполненных жидкостью, убедитесь, что пробка заливного отверстия (в положении «12 часов») надежно затянута во избежание утечки.

Распространенные ошибки, чтобы избежать

Заключительные мысли

Установка манометра может показаться простой задачей, но соблюдение правильной процедуры имеет важное значение для точности, надежности и безопасности. Всегда выбирайте правильный калибр для вашего применения, правильно подготавливайте место установки и используйте правильную технику затяжки. Если вы не уверены, какая модель HPB подходит для вашего процесса (нужен ли вам сухой манометр для общего обслуживания или версия с глицериновым наполнением для вибрационных применений), свяжитесь с нами для бесплатной помощи в выборе.
