Как правильно установить радарный уровнемер?

Радарные уровнемеры необходимы для бесконтактного измерения уровня в таких отраслях, как очистка воды, химическая обработка и горнодобывающая промышленность. Но неправильная установка может привести к нестабильным показаниям, потере сигнала или неточным измерениям. Итак, как правильно установить радарный уровнемер, такой как HYM503? Это руководство проведет вас через ключевые шаги и лучшие практики.

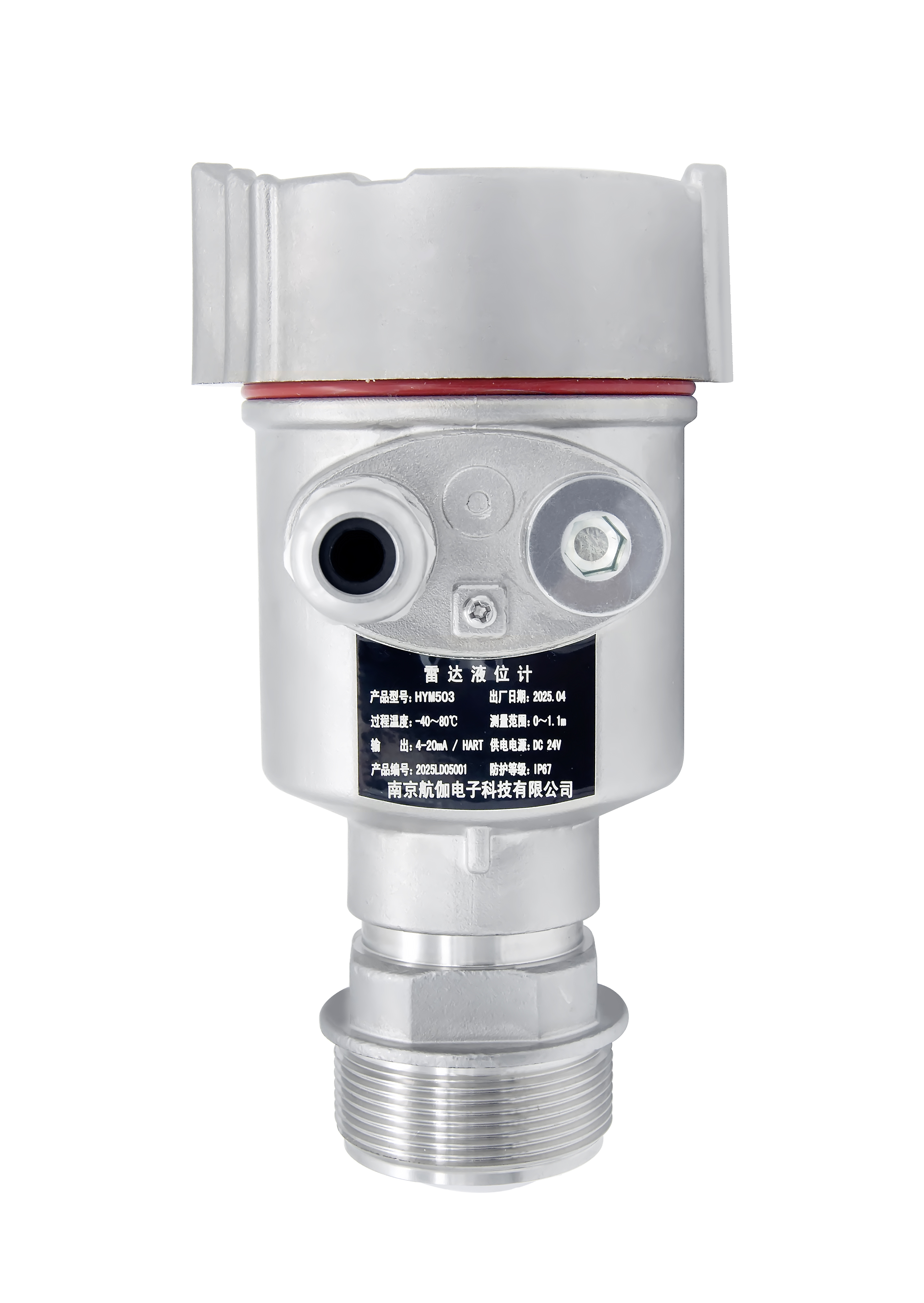

Почему стоит выбрать радарный уровнемер HYM503?

В HYM503 используется технология непрерывного сигнала с частотной модуляцией (FMCW) для высокоточного бесконтактного измерения уровня. Ключевые особенности включают в себя:

• Широкий диапазон измерения – до 120 метров.

• Высокая точность – ±2 мм (для диапазона 30 м).

• Несколько вариантов антенн – ПТФЭ, нержавеющая сталь 304 с ПТФЭ, подходят для агрессивных и высокотемпературных сред.

• Гибкие выходы – 4‑20 мА, HART, Modbus

• Высокая адаптируемость – работает с пылью, комками, порошками и жидкостями.

• Защита IP66 – надежность для использования на открытом воздухе и в суровых условиях

• Простая настройка – с помощью встроенных клавиш, портативного устройства HART или программного обеспечения для ПК.

Пошаговое руководство по установке

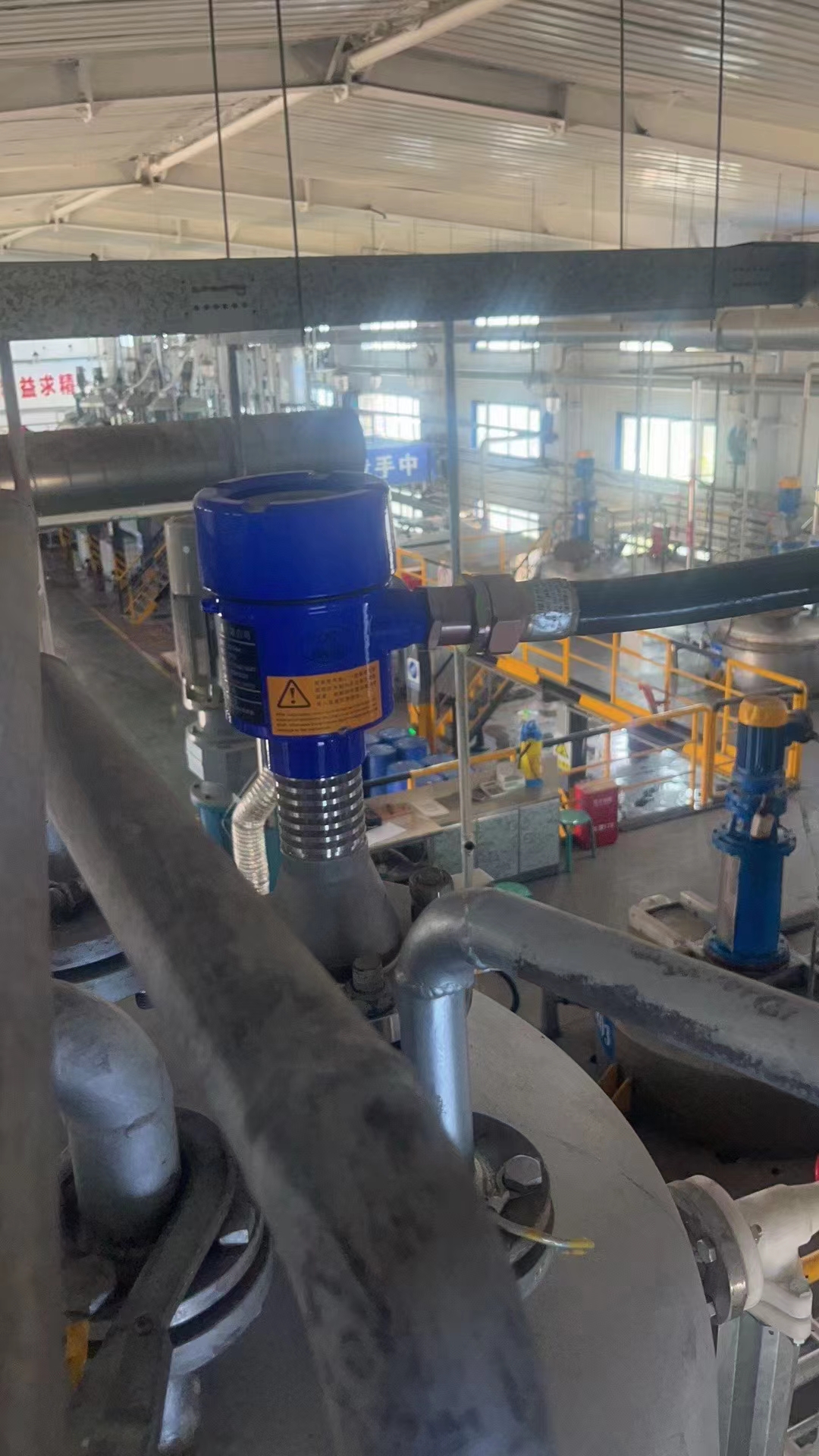

1. Выберите правильное положение установки.

• Избегайте препятствий – луч антенны должен иметь свободный путь к измеряемой поверхности. Избегайте установки вблизи стенок резервуара, лестниц или внутренних конструкций.

• Избегайте потоков заполнения – не устанавливайте расходомер непосредственно над входом материала. Падающий материал может вызвать ложные отражения и ошибки измерений.

• Для конических резервуаров – расположите расходомер так, чтобы луч падал непосредственно на дно резервуара. Установка со смещением от центра может привести к неточным показаниям на низких уровнях.

• Для успокоительных колодцев или обводных труб – рекомендуются для турбулентных поверхностей или пены, обеспечивая стабильную отражающую поверхность.

2. Выберите правильный тип антенны.

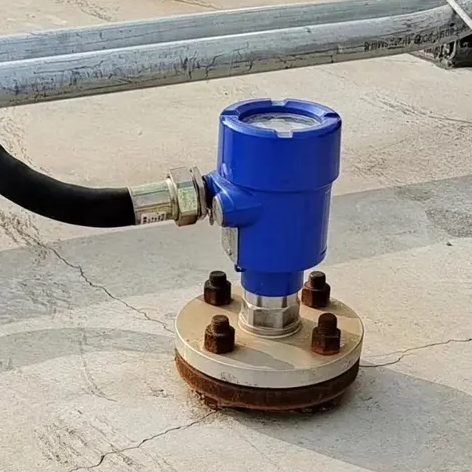

HYM503 поддерживает резьбовые, кронштейнные или фланцевые соединения — выберите подходящий метод монтажа в зависимости от конструкции вашего резервуара.

3. Монтажная ориентация

• Вертикальный монтаж – установите измеритель антенной вниз. Угол луча составляет ±4° (или уже для антенн большего размера). Наклонная установка может привести к отклонению сигнала.

• Зазор – обеспечьте достаточный зазор между антенной и максимальным уровнем материала, чтобы предотвратить контакт или образование налета.

• Для пластиковых резервуаров могут потребоваться металлические пластины или успокоительные колодцы для улучшения отражения сигнала, если среда имеет низкую диэлектрическую проницаемость.

4. Электрическое подключение

• Электропитание – 18‑36В постоянного тока. Для стабильной работы используйте регулируемый источник питания.

• Выходная проводка — подключите 4‑20 мА, HART или Modbus в соответствии с вашей системой управления.

• Экранирование кабеля – для сигнальных линий используйте экранированную витую пару. Подключите экран к земле на одном конце.

• Кабельные вводы – обеспечьте надлежащую герметизацию для обеспечения защиты IP66.

5. Конфигурация и настройка

• Настройка параметров – используйте встроенные клавиши для установки диапазона измерения, режима вывода и типа приложения.

• Связь HART – для удаленной настройки используйте портативное устройство HART или программное обеспечение ПК.

• Функция обучения – HYM503 включает функцию обучения для исключения волн помех и адаптации к сложным условиям резервуара.

6. Ввод в эксплуатацию

• Проверьте уровень сигнала – после установки проверьте качество сигнала и эхо-кривую.

• При необходимости отрегулируйте настройки — если обнаружены ложные эхо-сигналы, отрегулируйте пороговое значение или используйте функцию обучения для их фильтрации.

• Проверьте измерение – сравните отображаемый уровень с измеренным вручную или эталонным датчиком.

Распространенные ошибки, чтобы избежать

Заключительные мысли

Установка радарного измерителя уровня, такого как HYM503, требует пристального внимания к положению, выбору антенны, траектории луча и электрическим соединениям. Соблюдение этих рекомендаций обеспечивает точное и надежное измерение уровня и долговременную стабильность. Если вам нужна помощь в выборе правильного типа антенны или способа установки для вашего резервуара, свяжитесь с нами для бесплатной технической поддержки.

Нужен надежный радарный уровнемер для вашего следующего проекта? Ознакомьтесь со спецификациями HYM503 или запросите ценовое предложение сегодня.

Краткое описание: В этом руководстве представлены пошаговые инструкции по установке радарного измерителя уровня HYM503, включая выбор положения, выбор антенны, ориентацию монтажа, подключение проводов, настройку и ввод в эксплуатацию. В нем освещаются распространенные ошибки, такие как неправильное позиционирование или заблокированные пути прохождения сигнала, а также приводится пример реального применения. Правильная установка обеспечивает точное и стабильное измерение уровня в сложных промышленных условиях.
